一、產品概述

水利工程運行管理系統，是在工程管理規范的基礎上，幫助管理單位規劃工作任務、按制度規范執行任務、按標準規范評價工作任務。

水利工程運行管理系統，是在水利工程管理規范的基礎上，通過建立涵蓋工程運行監測、日常作業（包括設備管理、工程巡檢、問題上報、維修養護、兩票管理、工程檢查、工程觀測、安全管理等）、健康診斷、運行調度等數據的工程運行管理信息中心，能夠幫助管理單位規劃工作任務、按制度規范執行任務、按標準規范評價工作任務。在對人的科學管理、對設備的管理、對事務的標準管理的基礎上，進一步為高層管理者提供科學的決策依據，為中層管理者提供實時的監管工具，為一線工作人員提供便捷的作業工具，從而形成基層運作、中層管理、高層決策的三級監控監管模式。

二、系統架構

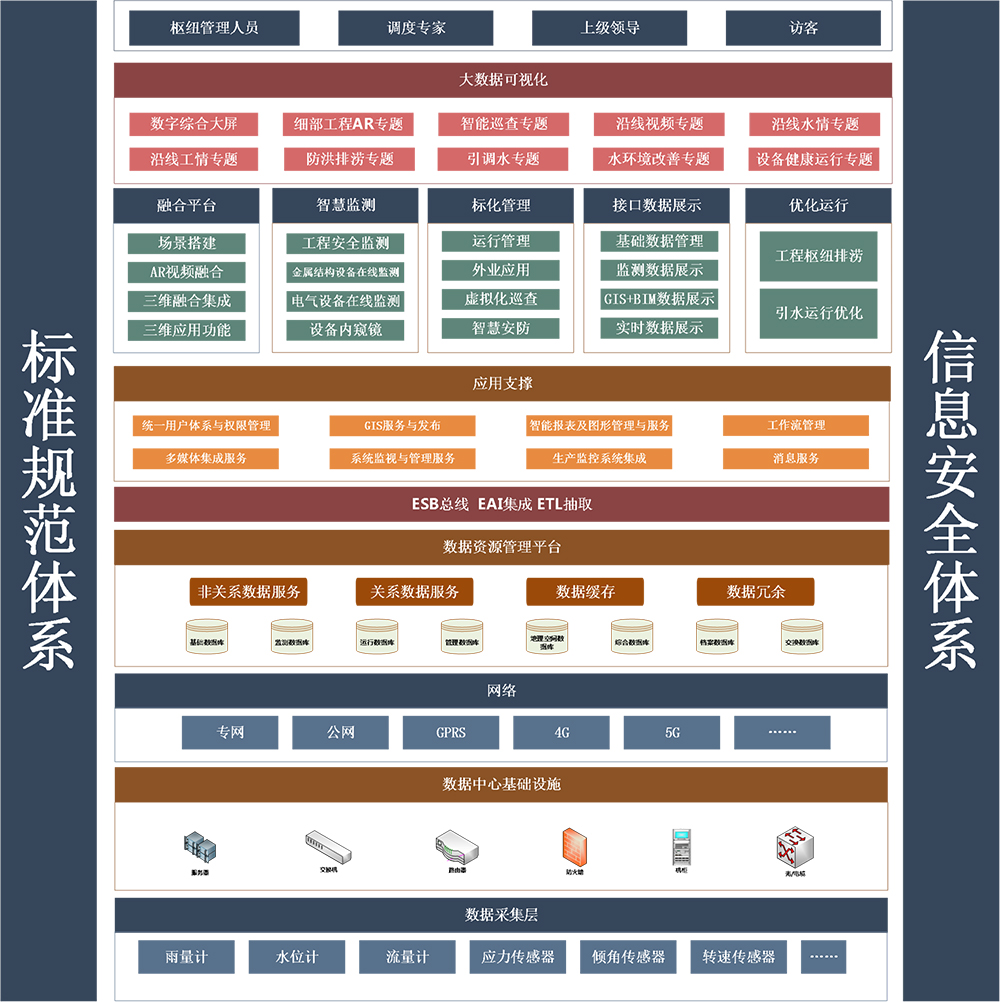

本平臺采用四層基本框架，主要包含數據采集層、數據服務層、支撐組件層、業務應用層等，總體結構如下圖所示：

水利工程運行管系統以工程安全監測、泵組設備在線監測、金屬結構在線監測、電氣設備在線監測、設備內窺鏡、視頻監控、計算機監控等子系統為支撐，按照業務應用場景進行系統整合，以數字大屏的展現形式，建立“一個空間、五大中心”的工程數字化平臺。一個空間，即AR+GIS+BIM 的三維空間，集成工程、設備等，結合樞紐的相關基礎信息大數據，及調度、運行等實時監測數據、預警信息等，為用戶提供三維立體的沉浸式體驗，為實現全局信息把控提供一個統一入口。五大管理要素，即從調度運行、安全管理、標化運維、數據監控、業務流程等角度，構建“數據中心、調度中心、運維中心、安全中心、個人中心”，實現工程全覆蓋、全過程的智慧管控需求。著力建設基于大數據的信息化綜合管理平臺，形成全周期全融合的管控體系，實現工程三維數字化管理，具有多源全景監控、健康評價體系、智能決策、全鏈條資源整合、一體化系統設計等核心特色，覆蓋工程運行管理業務需求，為工程安全運行、效益發揮等提供支撐。

三、產品功能

水利工程運行管理系統為滿足工程管理人員處理工程管理日常事務的平臺，系統應能夠滿足本工程標準化管理的日常需求，形成完善的水利工程標準化管理體系和運行管理機制，提升本工程專業化、精細化和標準化管理水平，本工程運行安全并充分發揮其效益。

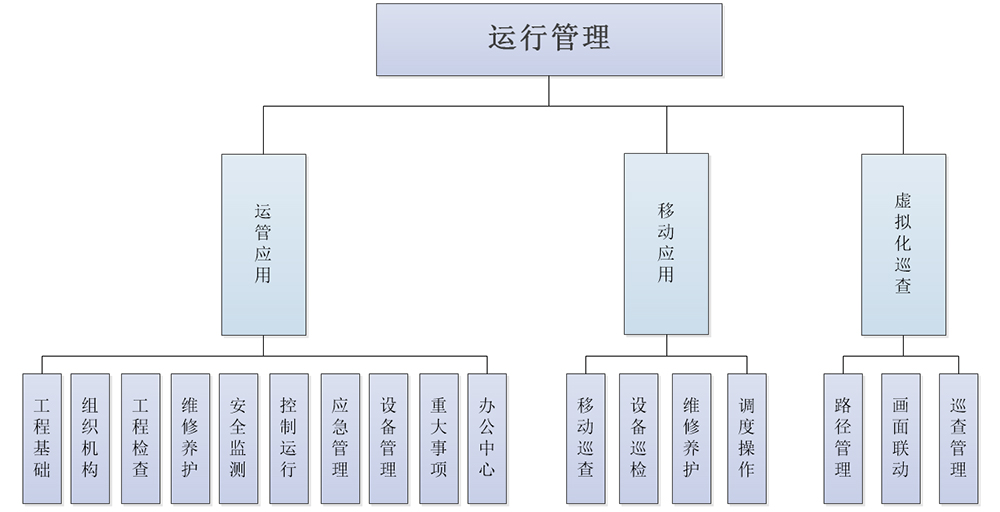

圖 水利工程運行管理功能結構圖

四、平臺特色/功能亮點

設備管理

設備管理和設備的巡檢關聯，通過一個設備管理入口，對設備的信息進行詳細記錄。結合BIM模型、監控攝像頭進行可視化管理，直觀展現設備位置、問題狀況和設備現場情況，直觀反饋。

設備登記主要對管理單位機電設備、管理設備等各類設備的統一登記管理，建立二維碼統一標識，實現元素化管理。對各工程設備基礎信息進行管理，包括設備登記添加、修改、刪除等維護功能和查詢功能。設備維護信息包括基本信息、設備技術參數。基礎信息包括設備編號、設備名稱、設備類型、設備分類、供應商、聯系方式、安裝時間、購買時間、質保期、使用壽命等信息；設備技術參數信息根據不同設備類型進行信息維護，如設備關聯的技術信息、維修記錄和養護記錄。

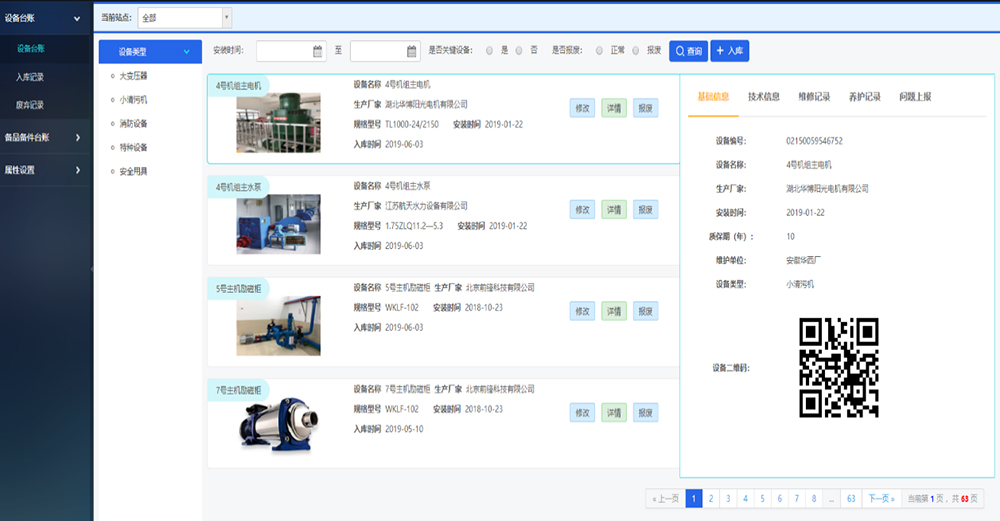

圖 設備臺賬管理界面

設備管理——設備巡檢

設備巡檢結合NFC設備和二維碼，巡檢上進行現場掃碼確認，實際巡檢效果。巡檢問題綜合反饋，工單制處理方式，落實問題解決情況，支持問題全流程跟進，形成業務閉環，遵循管理規范，現地運行安全。

設備巡檢管理包括提供制定巡檢方案，執行巡檢任務，巡檢過程中如實記錄巡查內容、巡查路線功能，并提供巡檢紀要檢索和統計分析功能。實現標準化巡檢管理，更加有效反映故障隱患信息，及時整改和維修，提高設備檢修的有效性，減少修理剩余和設備停運幾率，降低設備生產過程中的故障，從真正意義上確保的安全正常運行，促進巡檢工作的有效開展。

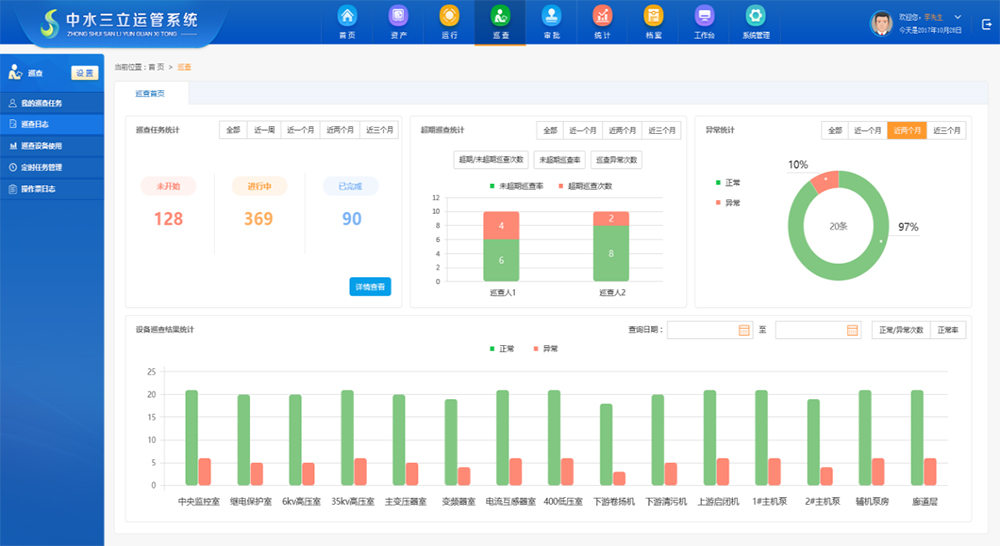

圖 巡查統計示例

圖 移動巡檢

移動應用——移動巡查

移動巡查是配合 PC 端進行工程巡查檢查的綜合管理，巡檢人員根據巡檢任務巡檢路線。支持運維人員的日常巡檢需求在手機端的快速操作。

在現場，拍攝上傳站點的圖片、上報位置坐標信息、以及保存上傳巡查記錄，對于發現的隱患信息進行及時上報處理。

具體流程如下：

1）巡查人員自主發起，或 PC 端系統發布任務后，指定巡查人員可在其移動巡查設備上接收到指定任務，并開始巡查任務。

任務開始后，巡查人員沿既定巡查路線開展巡查工作，確保每項巡查指標均未遺漏，發現問題后，進入對應巡查指標子菜單進行詳細問題描述，并拍攝照片以為憑證。

2）巡查工作結束后，結束巡查任務，并提交巡查結果記錄，移動設備通過網絡將檢查記錄提交至服務端，供相關人員審核并做出相應處理措施。

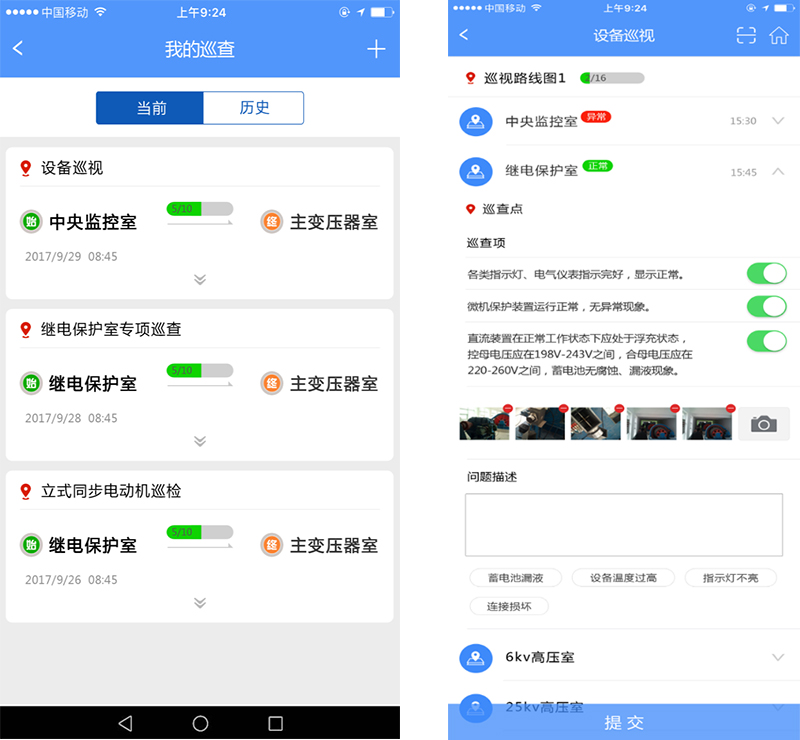

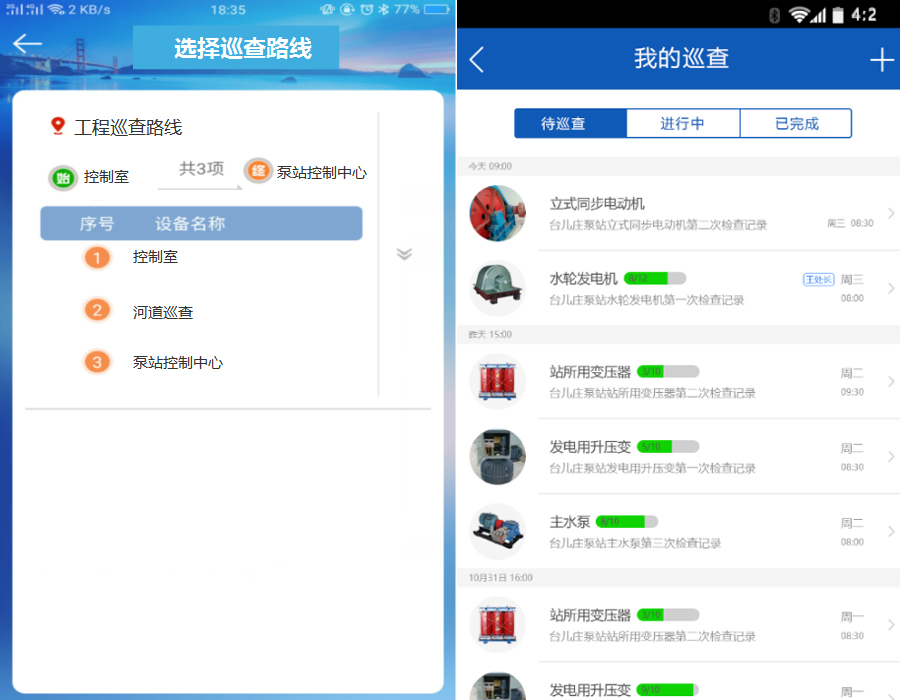

圖 移動端巡查示例

控制運行——調度管理

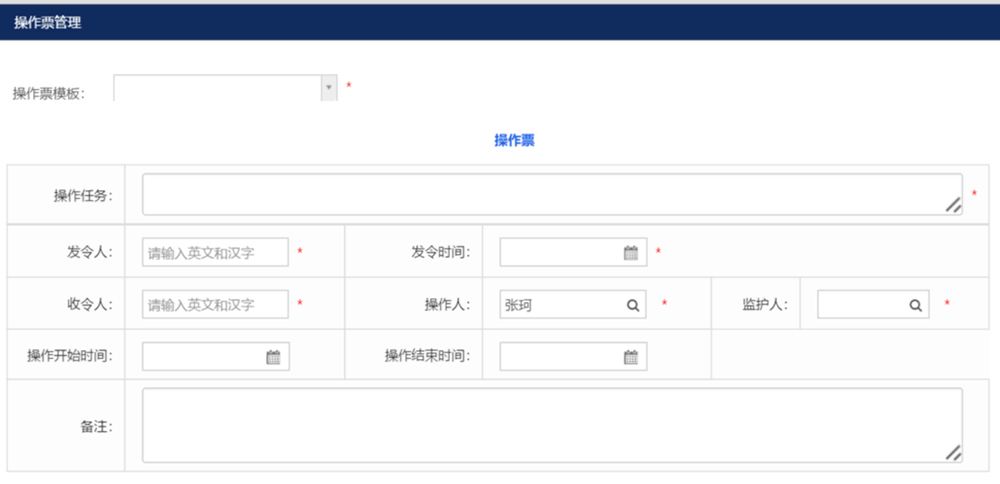

調度管理，遵頊閘泵站管理兩票制度進行規范化調度操作，調度令下發、執行、反饋、追蹤，全流程管理。同時依據設備健康情況可形成投運設備推薦。

調度管理可以對設備的調度歷史進行調取和查看和調度指令下發。在日常水量調度過程中，通過調度指令管理系統，實現調度指令下達、接收、反饋的整個調度流程的記錄；此外，調度記錄可查看指令信息并可將報表導出為 office 文件功能。對調度運行中辦票流程采用待辦任務提醒，操作簡單，重點事項單獨提醒，調度任務順利執行。

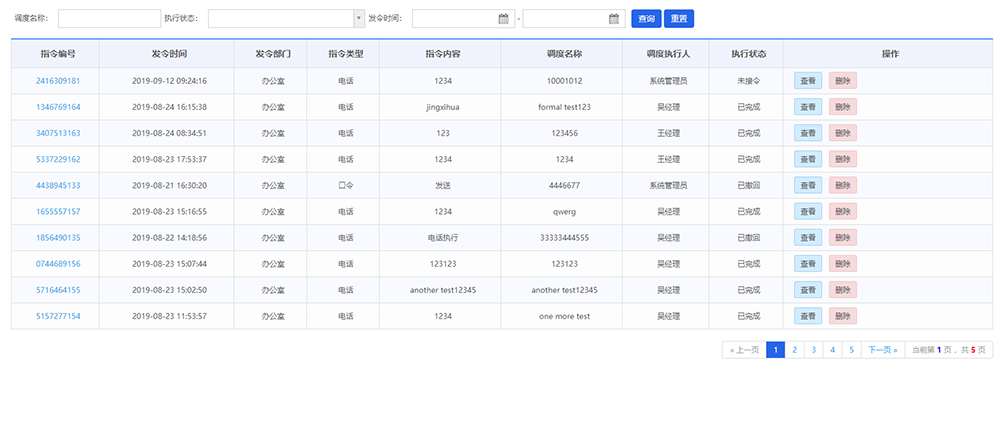

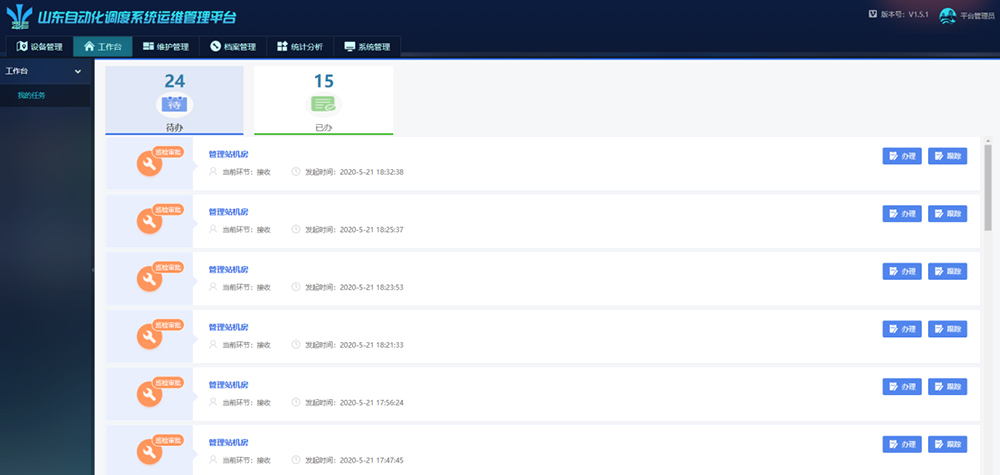

圖 調度管理示例

五、技術特點

AR三維GIS：AR三維GIS與二維GIS一樣，需要具備基本的空間數據處理功能，如數據獲取、數據組織、數據操縱、數據分析和數據表現等。

自定義表單：表單自定義技術在應用系統上的應用靈活，以及表單自定義技術提供的功能，從而確保表單自定義技術在本項目中應用的技術路線方法合理。

多版本、多行表格可以實現業務多次審批數據的保留，表單中提供了各種特色字段類型，為用戶的輸入、修正提供方便和快捷的工具。

AR全景：AR全景視頻中支持實時視頻圖像標注，能夠對視頻畫面中重點位置、區域進行標簽標注，能夠直觀展示視頻畫面區域內有效信息、屬性和特征。AR全景視頻標簽包含的主要功能有視頻、文本、圖片、數據、報警等信息，并可通過標簽查看關聯的信息，以畫中畫的形式在全景視頻中顯示。平臺支持使用全景AR鷹眼設備時，在全景相機上面添加的虛擬數字標簽可以自動同步至云臺相機畫面中。通過坐標系轉換技術，可以實現全景相機中的坐標標簽同步到球機中后依舊保持精準的坐標位置。

設備健康評價系統通過監測系統采集的數據得到設備的運行狀態，基于數據庫和數據挖掘技術進行數據的關聯性分析可得到機組的運行狀況，通過分析機組運行狀態給出運行評分，對高分泵組進行優先推薦運行，提升運行效率。

三維漫游巡檢基于BIM模型，提前預設好巡檢路線，管理人員可電腦端進行三維漫游巡檢。其中，到達指定巡檢位置后，可自動關聯巡檢設備的運行數據，如視頻監控、實時運行數據等。

六、典型案例

1、山東自動化運行調度系統運維管理平臺

2太湖處水利工程管理系統

3江蘇灌溉總渠管理處管理系統
